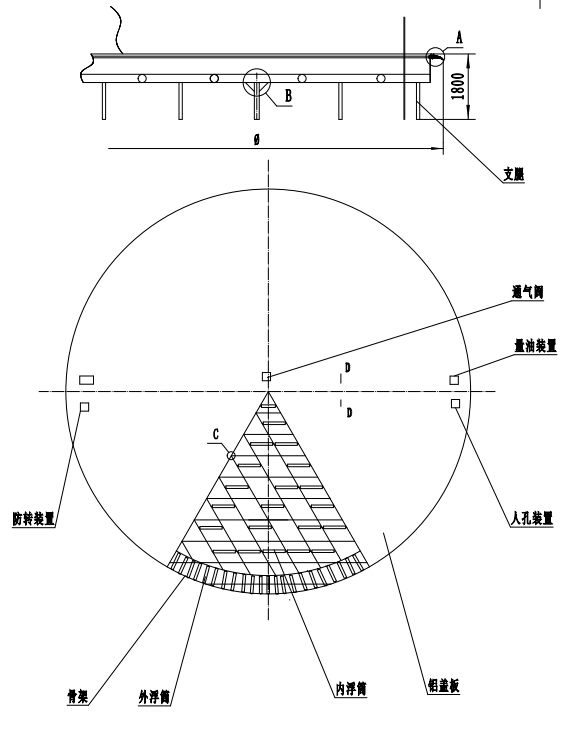

内浮盘部分

铝合金浮盘设计的一般要求：

1.主梁的安全系数为1.25左右；

2.浮盘浮力的计算按介质的实际比重作为设计基础；

3.铝制浮盘导静线选用直径不小于1.8mm的不锈钢丝绳，罐径小于20m浮盘，每台设置2根；罐径大于20m的（含20m）浮盘，每台设置4根。

4.支腿强度应满足20kg/m²的均布要求。

5.通气阀应保证当浮盘下面的工作压力大于980Pa时，其阀盖能自动开启，小于此数则自动关闭。

6.浮盘均应配置人孔装置(且应配备梯子),防旋装置，负压消除装置，量油孔，浮管，铺板，支柱，密封带，防静电导线，导向管通过装置等部件。

7.防转装置：20000m³以下储罐浮盘每台2套，20000m³以上储罐（含20000m³）浮盘每台3套。

8.内浮顶的浮力不小于浮顶自重的两倍. 浮筒组装后必须经0.2Mpa气密性试验合格。浮筒的规格标准化，以使浮筒的更换方便。浮筒与浮盘骨架的连接采用螺栓连接。

9.内浮顶的边缘板、附件和其它所有开孔的接管（包括方孔接管）应高出液面，且不小于150mm。

10.内浮顶升降试验应以升降平稳，导向机构，密封装置及自动通气阀，支柱等无卡涩现象，内浮顶及其附件与罐体上的其它附件干扰，内浮顶与液面接触部分无渗漏为合格。

11.内浮浮顶不得与罐内附属设施（盘管，进料管等）相碰。

服务承诺

用户至上、信誉第一、质量第一是我公司对国内外业主的承诺，我公司拥有一支国内一流的安装维护、售后服务队伍和先进的服务模式，对设

备实行终身服务制；

1、质量保证期内，如设备出现非买方造成的故障，卖方有义务在收到买方通知后起36小时内到现场进行维修，一切费用由卖方承担；

2、内浮盘寿命15年以上，密封带寿命为5年以上；

3、卖方免费为买方操作人员进行调试、使用、维护技术的业务培训；

4、卖方负责按技术资料的图纸要求进行操作指导，协助安装单位进行沉降、试水试验；

5、卖方随时满足买方对易损件的要求，终生为买方提供物美价廉的零配件；

6、质量保证期为货到现场18个月或投入使用12个月，以先到为准。

材料的一般要求：

1、铝盖板：3003H24  δ=0.5mm

2、型材：6063-T5

①Ⅰ 70×50×3mm  ②［ 70×26×2mm  ③［ 25×8×2mm

3、浮力元件：6063-T5 ；Φ200mm×1.4mm或Φ260mm×1.4mm。

4、密封胶带材质：丁腈橡胶、三元乙丙橡胶、氟橡胶和聚四氟乙烯。形式：舌形密封带310×12×5mm和囊式密封带800×1.2mm。

执行标准：

1、立式圆筒钢制焊接油罐设计规范：GB50341-2014。

2、石油库设计规范：GB50074-2002。

3、企业标准。

4、GB/T5237铝合金热挤压型材。

5、GB/5237铝合金建筑型材。

6、HG/T2809－96《浮顶罐软密封装置橡胶密封带》。

7、橡胶材料符合GB/T5547标准。
