发油设备部分

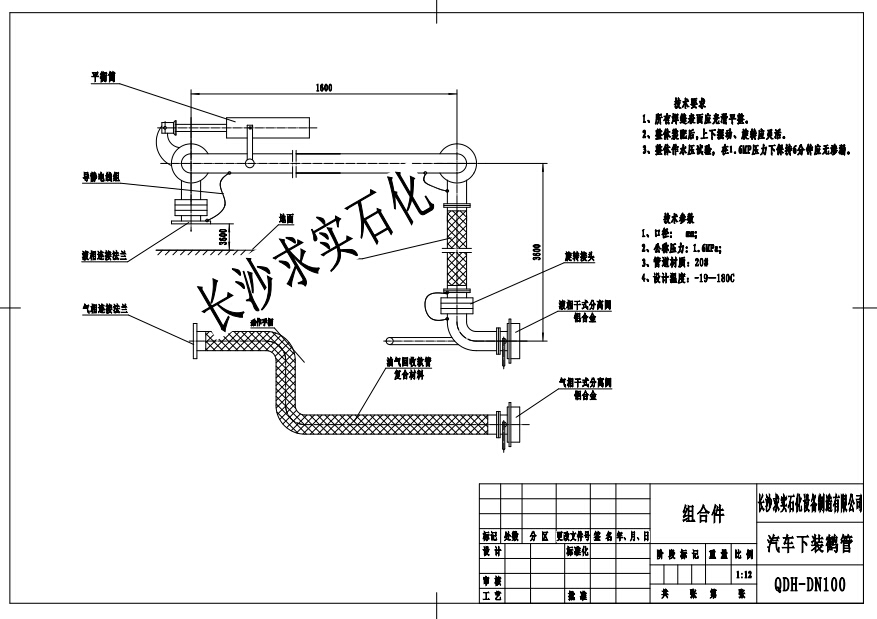

汽车下装鹤管介绍

1、汽车下装鹤管技术参数：

（1）型号：QDH-DN100；规格：DN100，PN1.6Mpa

（2）接口法兰标准：DN100，PN1.6MPa

（3）内臂长：无内臂

（4）外臂长：1.6-2.0米

（5）垂直管长：2.0-3.0米。

（6）对位范围：0～2.0米

（7）水平旋转角度：0°—360°

（8）垂直旋转角度：-30°—+30°

2、结构特点

1）回转接头

① 为引进德国技术加工而成，需数控车床加工、要求较高，内圈为不锈钢材质，外圈为45#钢调质处理，结构小巧、灵活。

② 回转器的密封分为主密封及辅助密封，主密封为聚四氟乙烯带不锈钢弹片的唇型密封件，含有碳纤维，起润滑作用，耐高温、抗低温。辅助密封为两件“C”型密封圈，起防尘作用。

③ 回转器内圈与主密封件接触面为主密封面，因内圈为不锈钢材质故主密封面永不生锈。

2）水平臂

材质：碳钢，长度：2.0米，过流液体，与内臂可调节鹤管的对位范围。对位范围＞2.0米。

3）平衡机构

材质：碳钢，平衡系统由耳片、支架和弹簧组成，平衡系统为压簧平衡方式，系统使鹤管在-30—+30°范围内任意平衡。

d. 垂臂：为复合软管

e. 干式分离阀母端（API快速接头母端）

 （1）符合API1004标准

 （2）采用干分离（Dry Break）技术

 （3）使用寿命优于5年。

 （4）带有防拉断措施。

 （5）连续三次操作漏油＜5ml。

 （6）英国EMCO。

 （7）规格：DN100(母端）。

f.接口法兰

DN100，PN1.6MPa法兰标准《凸面对焊钢制法兰》GB/T9115.1-2000。

材质：碳钢，与用户接口法兰相连。

g. 停靠装置

  固定API快速接头

h. 导静电装置

铜材，在回转器及法兰两边都采用静电跨接线连接，可有效的消除静电积蓄

特点

（1）一人轻松操作； （2）任意位置处于平衡状态；（3）密封泄漏：5年不泄漏。
